为了获得316L、321和P92钢的拉伸应力-应变曲线，屈服强度，抗拉强度和弹性模量等力学参数，开展常温和高温（三个温度点600℃、650℃与700℃）条件下标准圆棒试样拉伸试验。根据GB/T 228.2-2015《金属材料拉伸试验第二部分：高温试验方法》，测试其拉伸性能，获得三种钢在高温下的屈服强度（R_0.2）、抗拉强度（R_m）、延伸率（A）和断面收缩率（Z），拉伸速率为0.4min^-1。对于老化后的上述材料的拉伸试验，其试验温度与老化温度相对应。

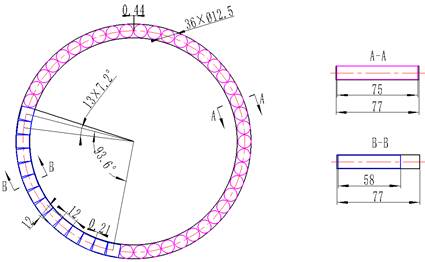

图1所示为拉伸试样和夏比冲击试样的混合取样区（E区），图中蓝色矩形（边长为12mm×12mm的矩形）同4.4.2节，代表夏比冲击试样毛坯的取样位置，可制备12mm×12mm×58mm的长方体毛坯14根，与B、C和D区一起共可制备夏比冲击试样164根。图中粉色圆形（Φ12.5mm）代表拉伸试样毛坯的取样位置，共可制备Φ12.5×75mm的圆棒毛坯36根。

图1 夏比冲击及拉伸试样混合区域母材取样规划示意图

P92母材试样命名规则如下：每个试验试样编号由以下部分组成，第一部分字母代表试验内容：T表示拉伸试验，F表示疲劳试验，C表示蠕变-疲劳交互作用试验， R表示蠕变试验。第二部分数字代表试样位置（用1，2，3表示，若大于9，则依次用0及大写的英文字母A，B，C...代表10，11，12，13..）：第一位数字代表母材周向位置序号，第二位数字代表母材轴向位置序号，第三位数字代表母材径向位置序号。C112表示母材周向第一周，轴向从下到上第1层，径向从内到外第2个取样位置获得的蠕变-疲劳试样。

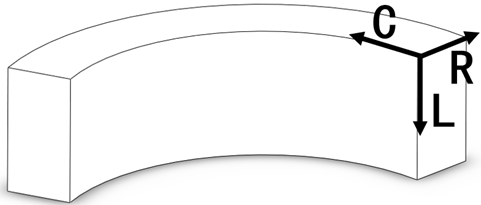

图2 P92母材空间坐标系示意图

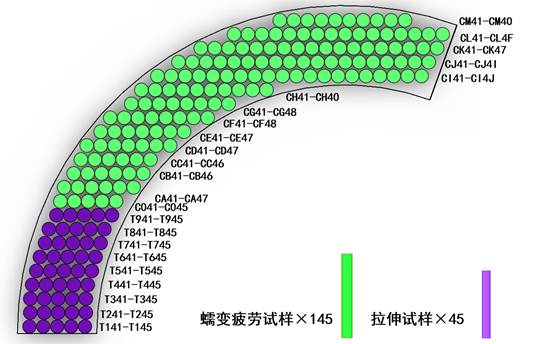

利用上述命名规则，各试验试样的命名分别如图3所示。

图3 蠕变疲劳和拉伸试样区域母材命名规划示意图

拉伸试验包括常温与高温拉伸试验。高温拉伸试验在加热到规定温度后，需要保温30分钟使得试样受热均热才能开始拉伸试验。拉伸试验的温度对应于试样老化处理的温度。

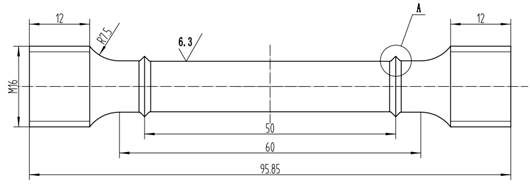

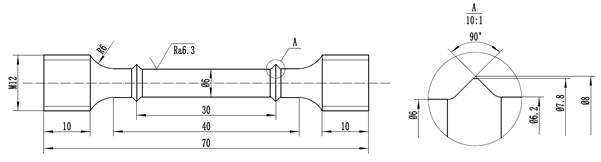

拉伸试验标准与拉伸试样：拉伸试样取样及试样制备按GB/T 2975-1998《钢及钢产品力学性能试验取样位置及试验制备》标准执行；材料的试样尺寸及拉伸试验的进行参考GB/T 228.2-2015《金属材料拉伸试验第2部分：高温试验方法》。对于M12规格的拉伸试样，通过线切割加工Φ12.5mm×75 mm的试样毛坯，按照标准加工制成Φ12 mm标准圆棒试样，试样标距长30mm，夹持段采用M12螺纹。试样要求见图4。对于M16规格的拉伸试样，通过线切割加工Φ18mm×100mm的试样毛坯，按照标准加工制成Φ16 mm标准圆棒试样，试样标距长50mm，夹持段采用M16螺纹。试样要求见图5。
